PATIN D'IMMOBILISATION POUR PALETTES TRACTEES - FOOT ELEVATOR RENF 160

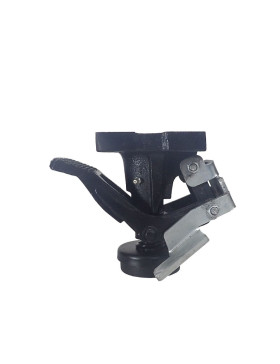

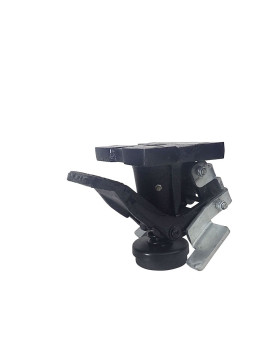

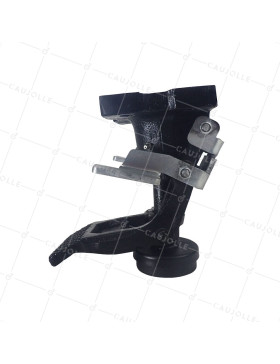

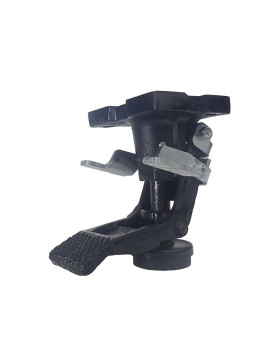

Ce patin d'immobilisation de conception très robuste vous permettra de bloquer de manière très rapide vos appareils de manutention sur roulettes.

La différence principale par rapport à une roulette à frein c'est que le patin est très facilement accessible pour l'opérateur car il sera situé devant lui sous le chariot. Il suffit donc d'actionner une seule pédale pour faire descendre le patin en caoutchouc souple au sol. Le fort coefficient d'adhérence de celui-ci permettra de bloquer fermement le chariot sur place même en présence d'une légère pente. Le freinage sera supérieur par rapport au freinage d'une roue avec bandage dur car la surface de contact au sol est très importante : 30 cm² au total de contact. Pour une roulette classique de 160 mm de diamètre la surface de contact au sol est de 7.5cm². Le coefficient d'adhérence d'un bandage dur est environ 2 fois moins important que le patin en caoutchouc. Cela correspond donc à 8 roulettes freinées en même temps.

Le frein classique d'une roulette pivote en même temps que celle-ci et donc il n'est pas toujours facile d'aller le chercher pour bloquer l'ensemble.

L'effort à fournir est plutôt faible même en présence de charges élevées car le patin ne soulève pas le chariot, en effet la pédale va actionner la descente du patin mais lorsque celui-ci débutera son contact avec le sol c'est le ressort qui va prendre le relais pour venir appuyer fermement l'ensemble.

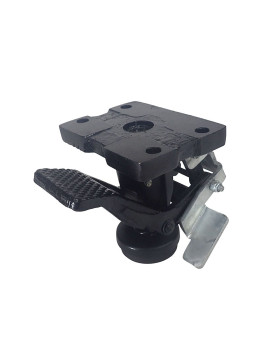

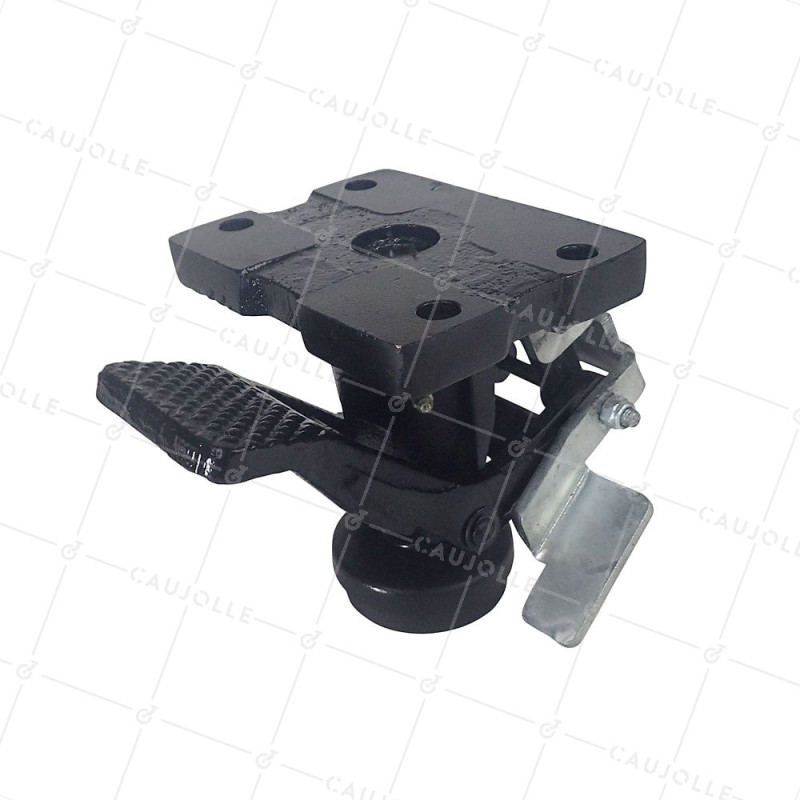

L'épaisseur de la platine est de 20 mm ce qui est extrêmement solide. La pédale de dévérouillage est en tôle de 6 mm pliée.

L'utilisation de ce produit peut se faire dans de nombreux milieux comme l'automobile ou l'industrie aéronautique pour des palettes métalliques tractées par chariots élévateurs.

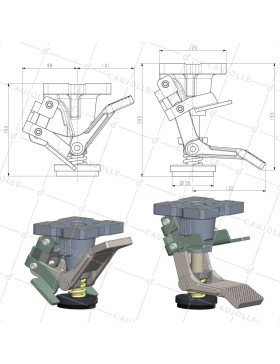

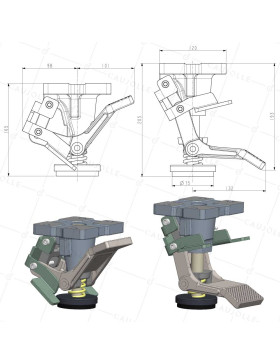

Il convient d'installer ces roulettes à une hauteur comprise entre 198 mm et 202 mm au total (roulette en position repliée). Nous conseillons idéalement de l'installer à 198 mm pour des charges très lourdes (1 tonne environ) et 202 mm pour des charges modérées (200 à 300kg).

La compression idéale est de 5 mm en tout et celle-ci est atteinte avec une force de 80 kg à la verticale. Il faut installer le patin à une hauteur de 200 mm pour ce faire. La force à fournir avec le pied ne dépasse pas 20 kg avec le bras de levier. Toutes nos roulettes de hauteur totale 200 mm sont compatibles. Si la roulette possède une hauteur plus grande il vous suffira de fabriquer une cale adaptée pour compenser la hauteur.

Pour comprimer le ressort entièrement il faut exercer une pression de 200 kg (10 mm de compression)
